短期引張耐力  施工手順  取り付け位置について
フレームコーナー ロング(FC-LONG)
フレームコーナー ロング300(FC-LONG300)

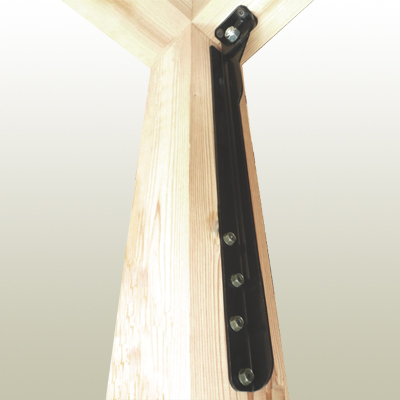

フレームコーナー ロング

細くて高耐力の柱頭柱脚接合部金物です

  • 背丈が長く細い形状なので、天井を壊さず施工が可能です。
  • 天井懐があり高い耐力を求めるならFC-LONG、横桟がありFC-LONGでは施工が難しい場合はFC-LONG300と使い分けが出来ます。
  • ビスのみの簡単施工で手軽に取り付けが可能です。
ガーディアン耐震改修工法
実用新案
天井を壊さず施工OK
短期引張耐力
FC-LONG300(L)
告示
商品名フレームコーナーロング300
(左)
記号FC-LONG300(L)
商品コード1145
短期引張耐力12kN
取り付け位置左下・右上
FC-LONG300(R)
告示
商品名フレームコーナーロング300
(右)
記号FC-LONG300(R)
商品コード1146
短期引張耐力12kN
取り付け位置左上・右下

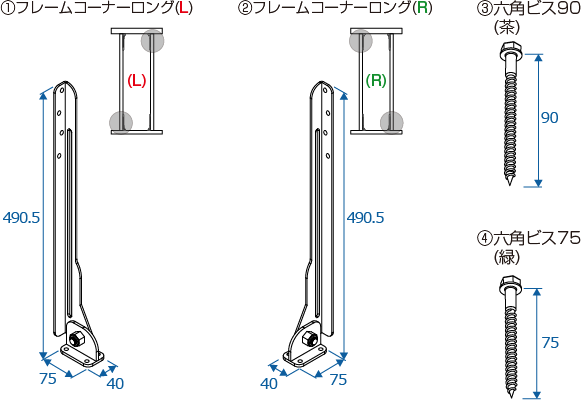

FC-LONG(L)
告示
商品名フレームコーナーロング
(左)
記号FC-LONG(L)
商品コード1153
短期引張耐力15kN
取り付け位置左下・右上
FC-LONG(R)
告示
商品名フレームコーナーロング
(右)
記号FC-LONG(R)
商品コード1154
短期引張耐力15kN
取り付け位置 左上・右下
施工手順
フレームコーナー ロング(FC-LONG)の場合

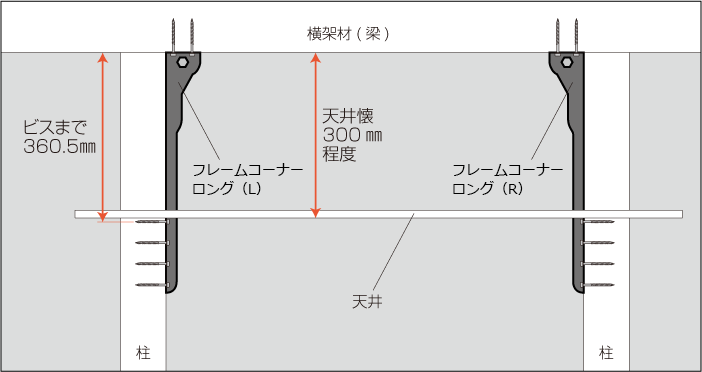

FC-LONG取り付け位置

 梁から梁に一番近いビスまでの距離が360.5㎜なので、梁から天井までの距離が350㎜程度までなら簡単に取り付けができます。

施工手順1

手順1

横架材側にHL-H90(六角ビス90(茶))4本で取り付けます。

施工手順2

手順2

柱側にHL-H75(六角ビス75(緑))4本で取り付けます。

フレームコーナー ロング300(FC-LONG300)の場合
FC-LONG取り付け位置

 梁から梁に一番近いビスまでの距離が170㎜なので、梁から天井までの距離が160㎜程度までなら簡単に取り付けができます。横桟などがある為にFC-LONGを使うのが困難な場合にFC-LONG300を使用すると便利です。幅がわずか40㎜と細いので真壁の面材を取り付ける場合でも施工が可能です。

施工手順1

手順1

横架材側にHL-H90(六角ビス90(茶))4本で取り付けます。

施工手順2

手順2

柱側にHL-H75(六角ビス75(緑))4本で取り付けます。

取り付け位置について
FC-LONG取り付け位置

FC-LONG

FC-LONG(L)は正面より左下か右上に取り付けます。
FC-LONG(R)は正面より右下か左上に取り付けます。

FC-LONG300取り付け位置

FC-LONG300

FC-LONG300(L)は正面より左下か右上に取り付けます。
FC-LONG300(R)は正面より右下か左上に取り付けます。
