短期引張耐力  施工手順
JBNフレームコーナー(JBN-FC)

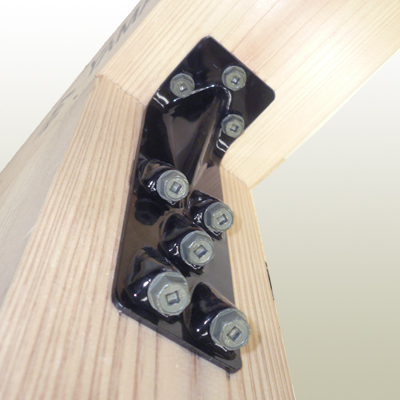

JBNフレームコーナー

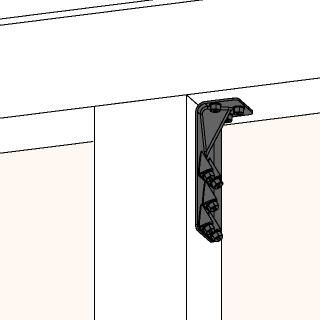

床・天井を壊さなくても施工ができます

  • 横架材側のビスを斜めに取り付けるため、天井より高い位置に取り付ける場合でも簡単に施工ができるようになりました。
  • 施工するにあたり同じ工具で施工できるので、途中で工具を取り換える手間がありません。
ガーディアン耐震改修工法
天井を壊さず施工OK
短期引張耐力
JBN-FC
告示

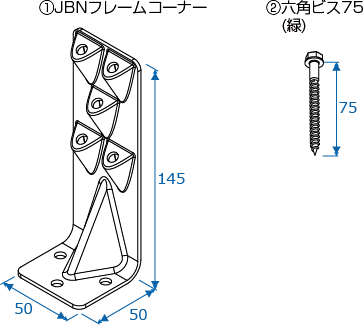

商品名JBNフレームコーナー
記号JBN-FC
商品コード1838
短期引張耐力4.4kN
施工手順
施工手順1

手順1

横架材側にHL-H75(六角ビス(緑))を柱側に近い方から2本取り付けます。

施工手順2

手順2

柱側にHL-H75(六角ビス(緑))5本で取り付けます。

施工手順3

手順3

横架材側にHL-H75(六角ビス(緑))残りの1本を取り付けます。
