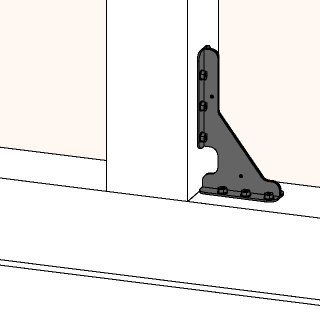

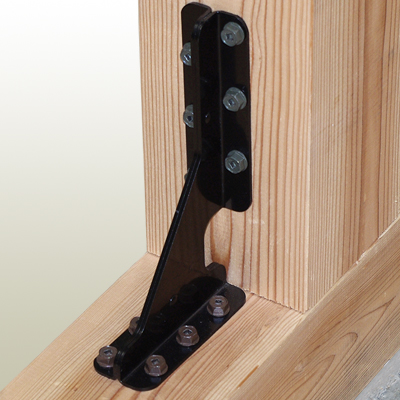

スタンドコーナーツー
シンプルなのに力強く足元を守ります
幅40㎜のスリム設計で、狭いスペースにも対応できます。
小さくシンプルなのに、告示仕様の3倍の引抜耐力を発揮します。
ビスのみの簡単施工で手軽に取り付けが可能です。
専用座金を使用することで隅柱のスタンドコーナーツー2個使いも可能です。
スタンドコーナーツーを取り付ける時に金物の向きはありますか?
あります。施工手順書を参考にして正しい向きで施工をお願いします。
短期引張耐力
スタンドコーナーツー
告示
商品コード
短期引張耐力
と
1827
15kN

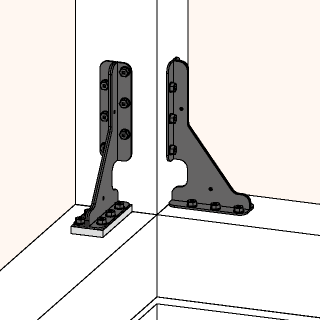

スタンドコーナーツー(2個使い)
告示
商品コード
短期引張耐力
ち
―
20kN
スタンドコーナーツー専用座金
商品コード
短期引張耐力
3011
―

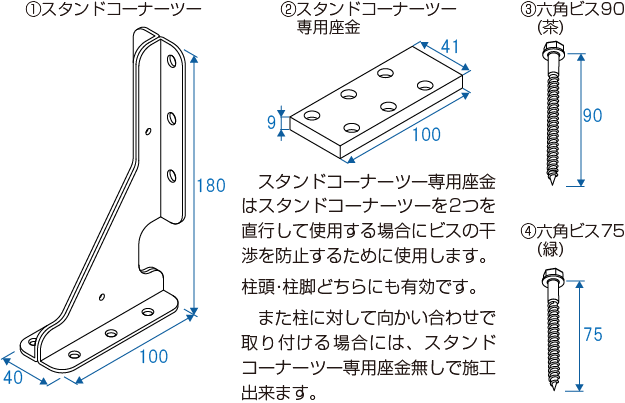

梱包内容
梱包内容
(商品コード)商品
(1827)スタンドコーナーツー
(3011)スタンドコーナーツー専用座金
①スタンドコーナーツー
1個
―
②スタンドコーナーツー専用座金
―
1枚
③六角ビス90(茶)
6本
―
④六角ビス75(緑)
6本
―
施工手順

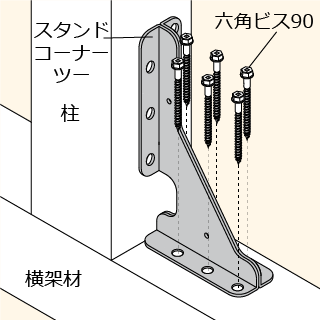

手順1
スタンドコーナーツーを横架材側に六角ビス90(茶)6本で取り付けます。

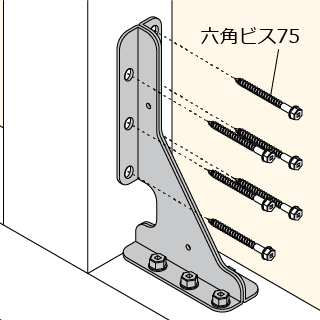

手順2
柱側に六角ビス75(緑)6本で取り付けます。

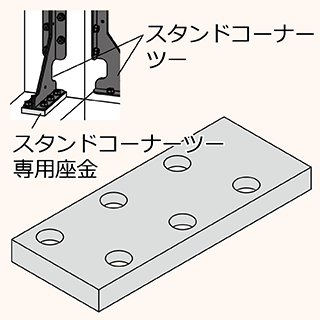

専用座金について
スタンドコーナーツー専用座金はスタンドコーナーツーを2つを直行して使用する場合にビスの干渉を防止するために使用します。柱頭・柱脚どちらにも有効です。
また柱に対して向かい合わせで取り付ける場合には、スタンドコーナーツー専用座金無しで施工出来ます。

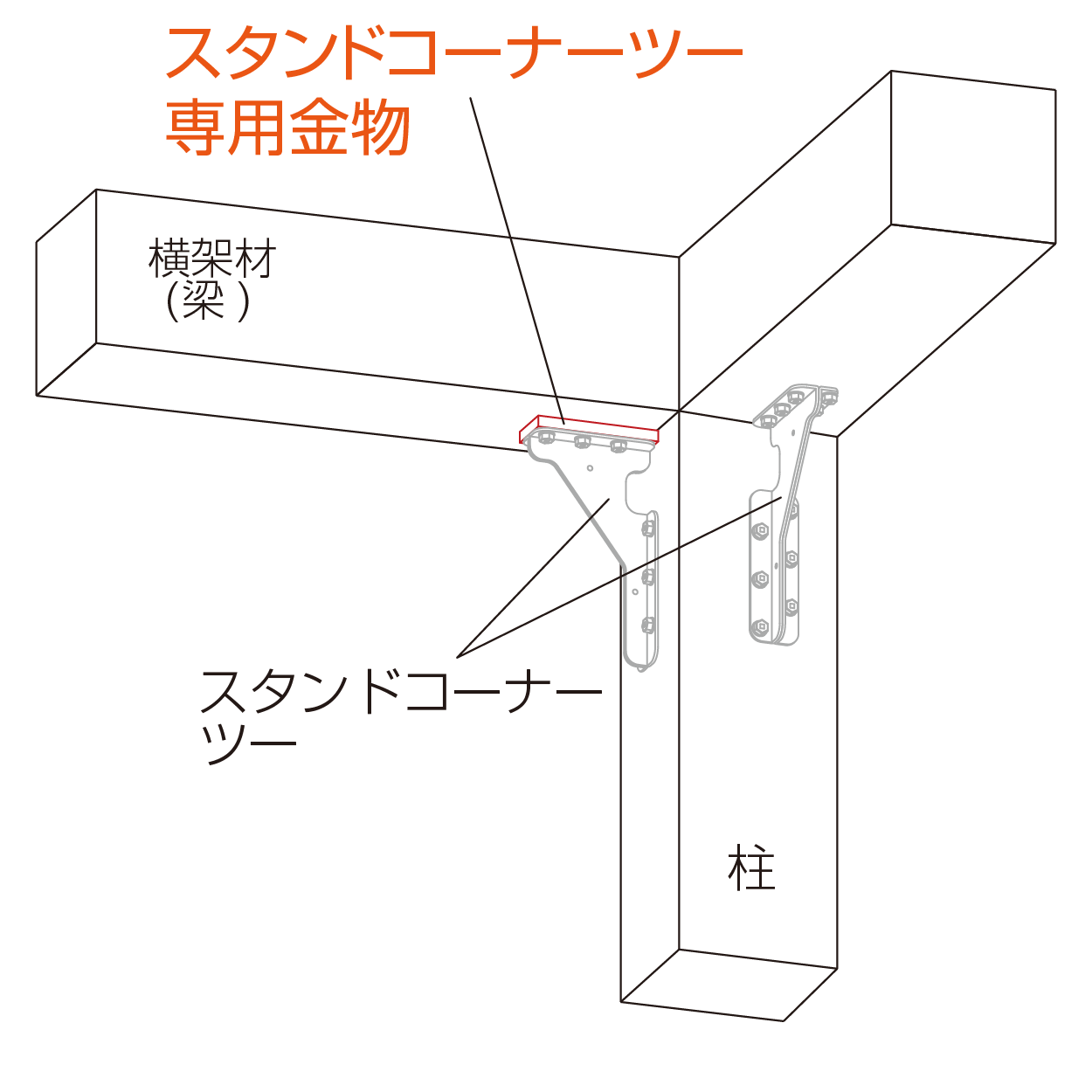

柱頭使用例

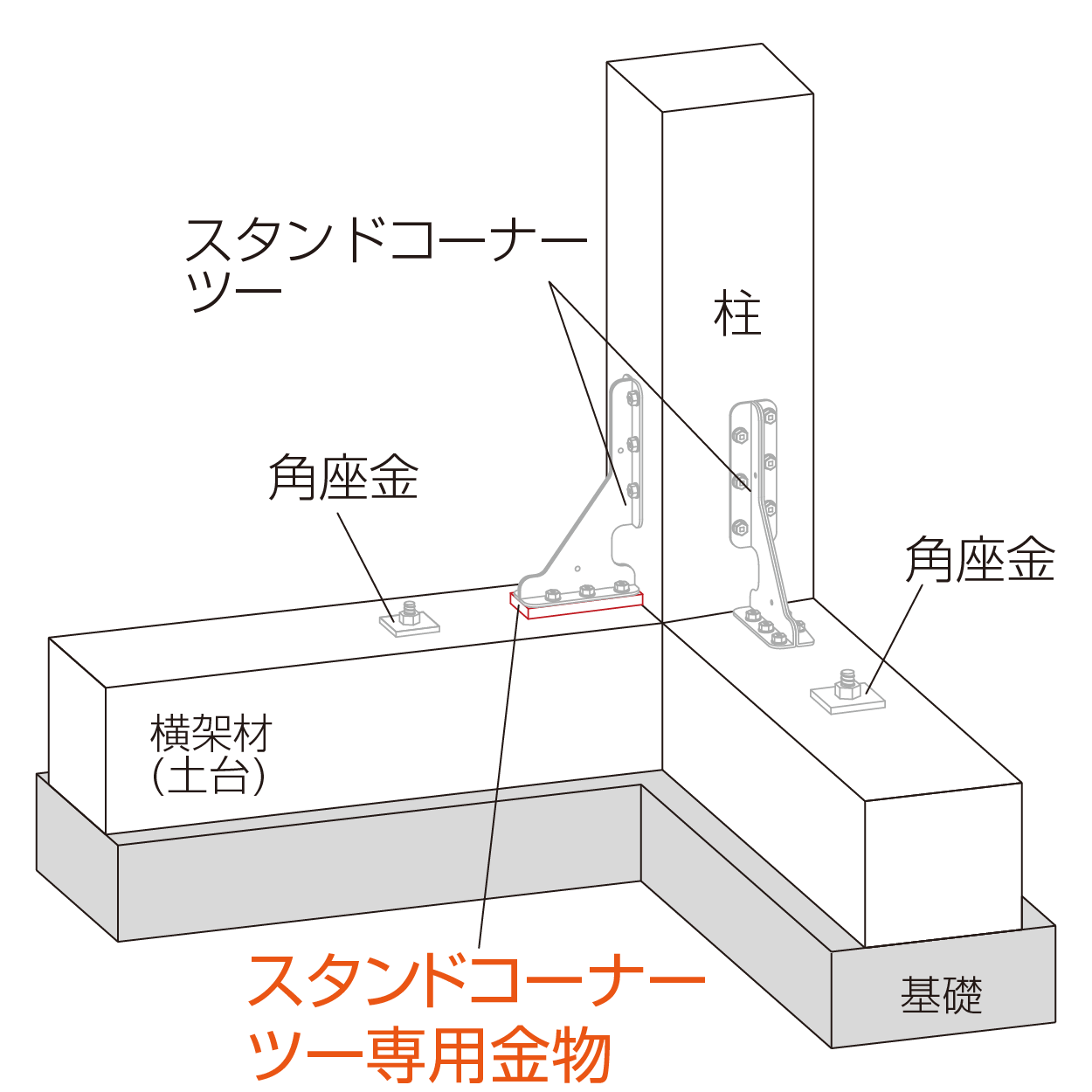

柱脚使用例(隅柱)

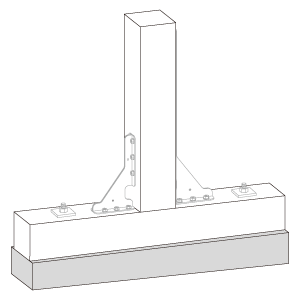

※柱に対して向かい合わせで取り付ける場合はスタンドコーナーツー専用座金無しで施工できます。
