エルダ15
シンプルなのに力強く足元を守ります
高さ80㎜×幅42㎜のスリム設計で、狭いスペースにも対応できます。
取り付けるビスの数は8本のみ、お手軽に取り付けが出来ます。
中柱や隅柱でエルダ15の2個使いも可能です。
短期引張耐力
エルダ15
告示
商品コード
短期引張耐力
と
1924
15kN
エルダ15有効引抜耐力一覧表
(スギ・柱間距離910mmの場合)
同一壁内で併用する壁(準耐力壁)
柱部位
端部柱
柱間距離
1P
2P
一間
ガーディアン・ウォールのみ
(足し合わせ無し 0kN/m)
910㎜
と
と
と
ガーディアン・ウォール+石膏ボード
(2.0kN/m以下の準耐力壁)
910㎜
と
と
へ
※ガーディアン・ウォールと金物を併用する場合の有効引抜耐力になります。
梱包内容
梱包内容
個数
①エルダ15
1個
②六角ビス90(シルバーレッド)
3本
③六角ビス75(緑)
5本
施工手順
手順1
エルダ15を横架材側に六角ビス90(シルバーレッド)3本で取り付けます。
手順2
柱側に六角ビス75(緑)5本で取り付けます。
エルダ15の2個使いについて

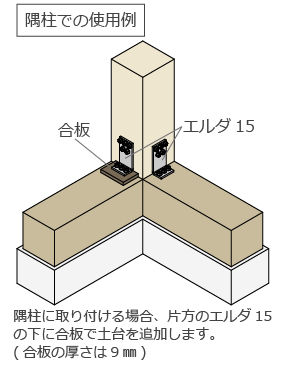

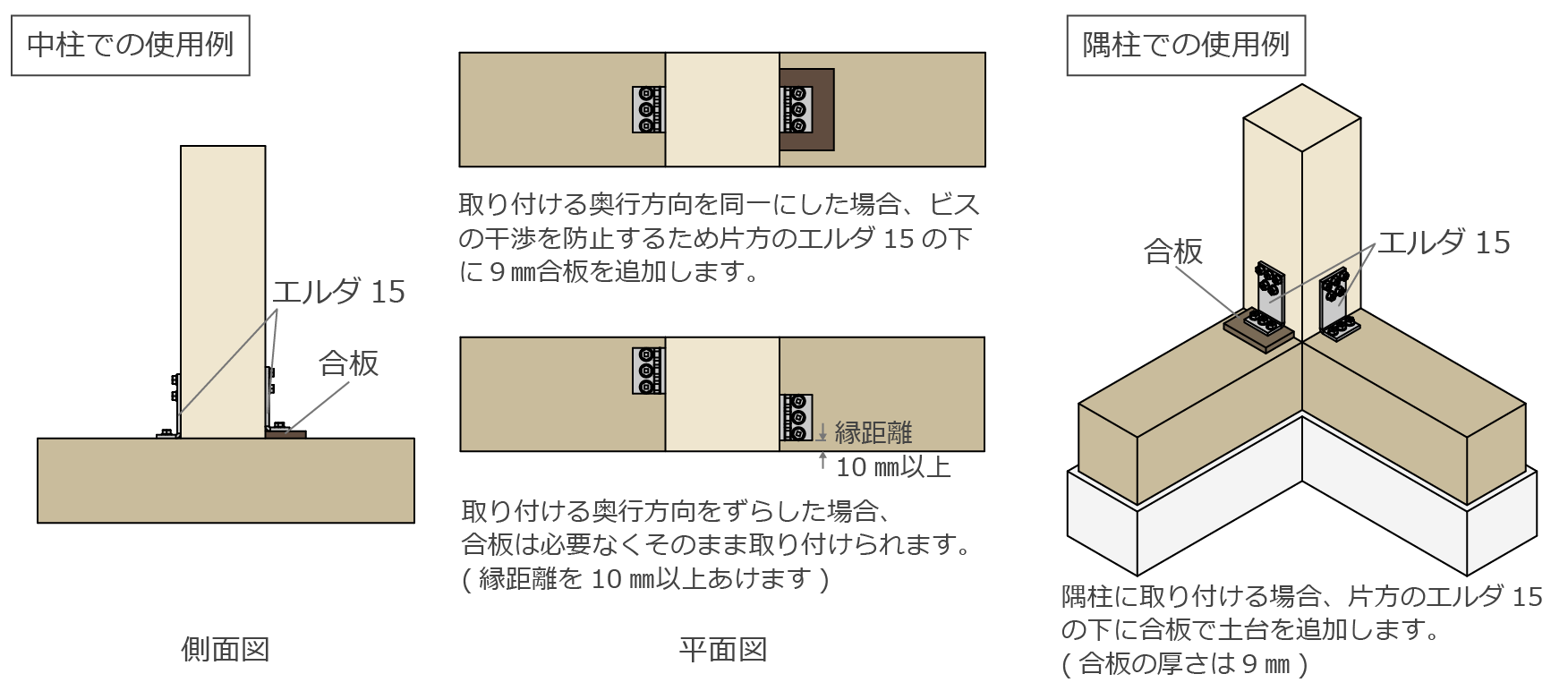

1か所の柱にエルダ15を2つ使用する場合、ビスの干渉を防止するために下図の様に設置します。柱頭・柱脚どちらにも有効です。
