ホールダウン ランサーⅡ  ※ホールダウン ランサー仕様変更版
ホールダウン ランサーⅡ

床・天井を壊さなくても施工ができます

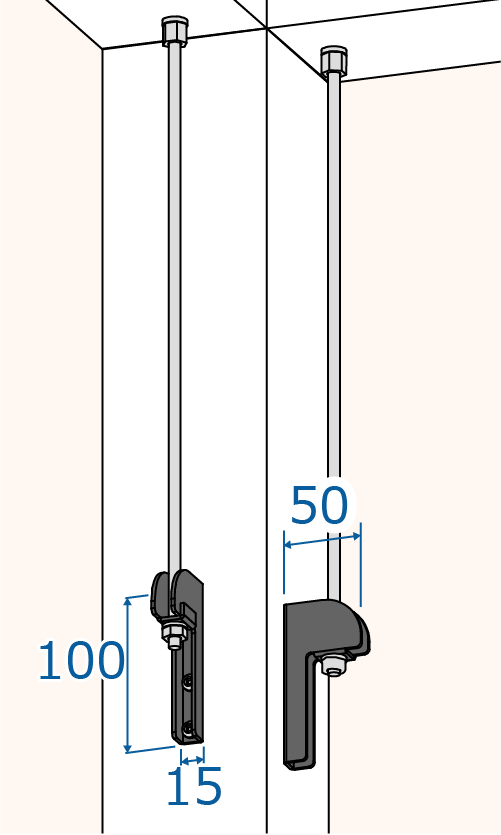

  • 天井を壊さないで施工できる形状をしているので、梁から天井までの距離が350㎜程度までなら簡単に取り付ける事が出来ます。

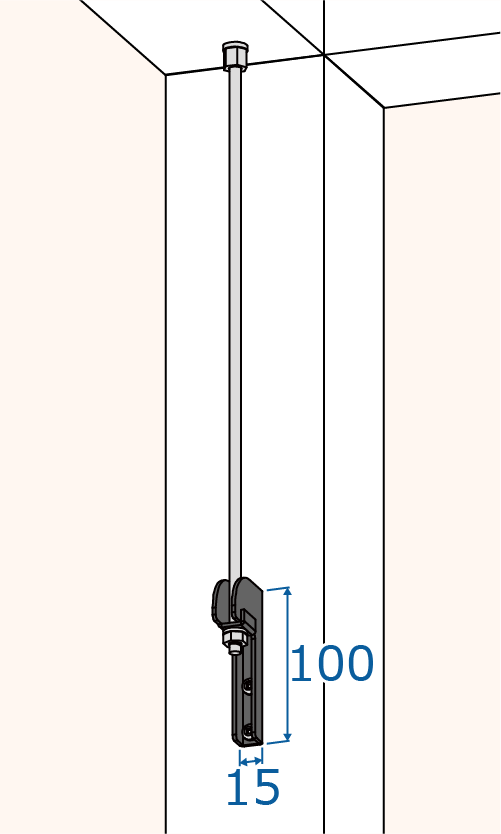

  • 幅15㎜ととても細い形状なので真壁や筋かい壁にも納まります。
天井を壊さず施工OK

 【 ホールダウン ランサーⅡ について 】
今までの「ホールダウン ランサー」の仕様変更版となります。サイズ変更はありませんが施工方法などで変更があります。
詳細についてはお問い合わせください。
短期引張耐力
ホールダウン ランサーⅡ
告示商品コード短期引張耐力
18415.1kN
ホールダウン ランサーⅡ(2個使い)
告示商品コード短期引張耐力
10kN
梱包内容
注意:②ホールダウン ランサー ボルトは分解しないでください
梱包内容個数

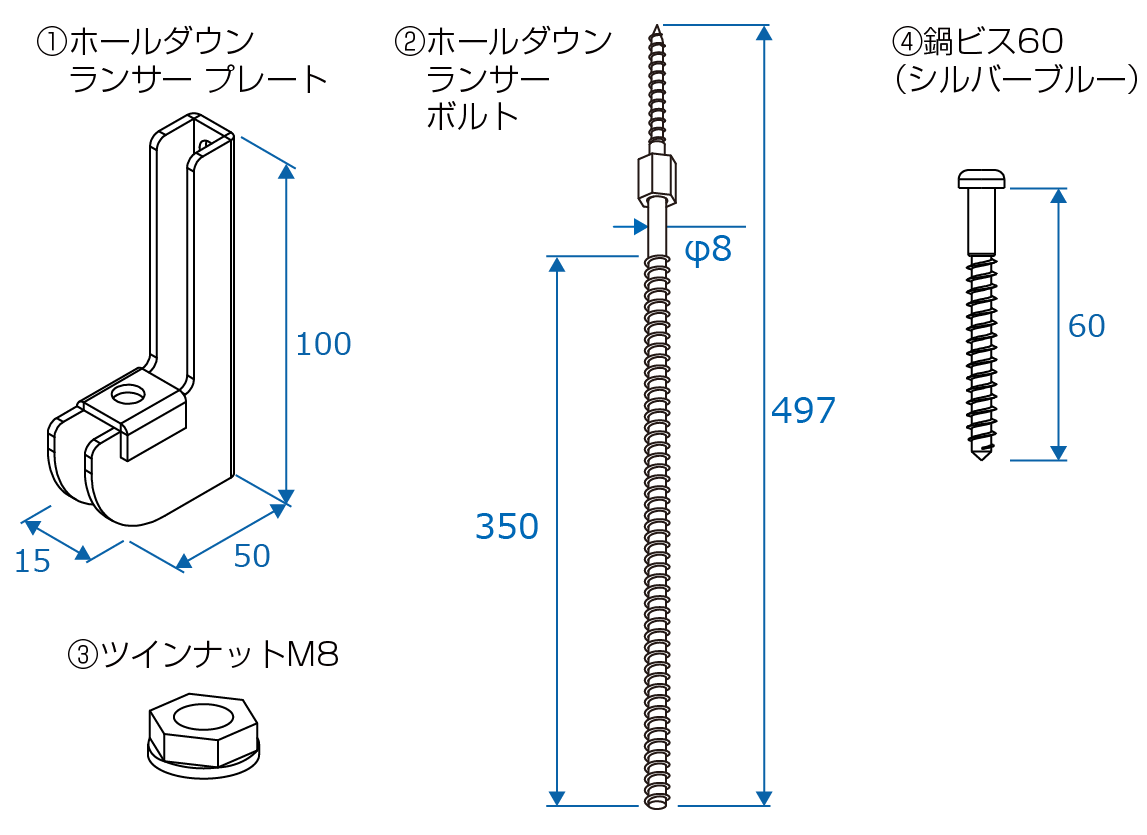

①ホールダウンランサー プレート1個
②ホールダウンランサー ボルト1本
③HL-TN81個
④鍋ビス60(シルバーブルー)2本
施工手順
施工手順1

手順1

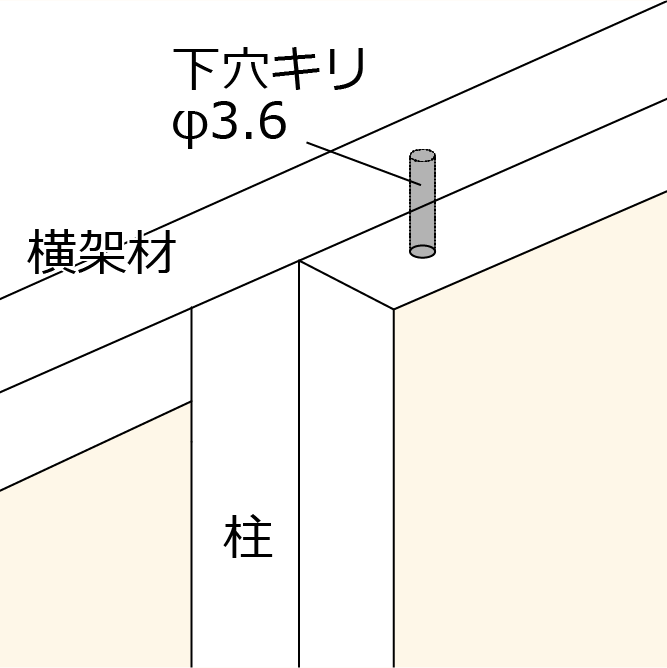

横架材に柱面から30mmの位置にφ3.6×90mm以上の下穴をあけます。

施工手順2

手順2

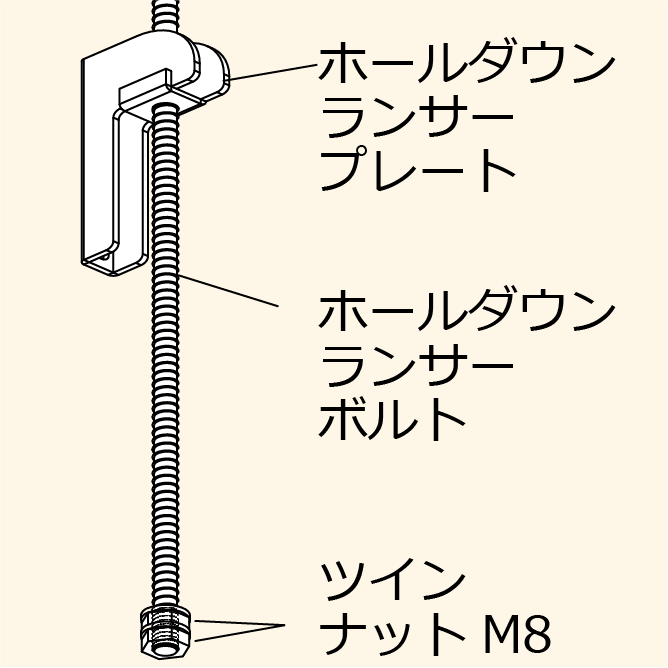

ホールダウン ランサーボルトにホールダウン ランサープレートを通して、端部をダブルナットで固定します。

施工手順3

手順3

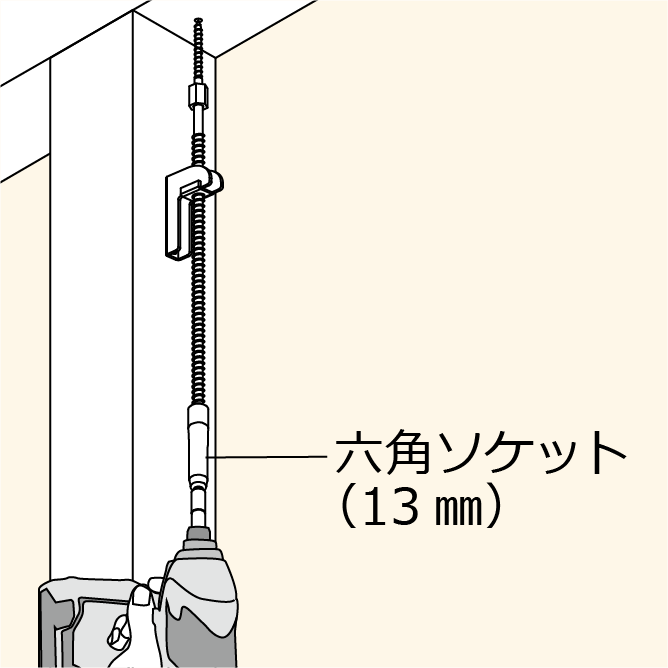

ホールダウン ランサーボルトを横架材の下穴に打ち込みます。打ち込む際には六角ソケット(13mm)が必要です。

施工手順4

手順4

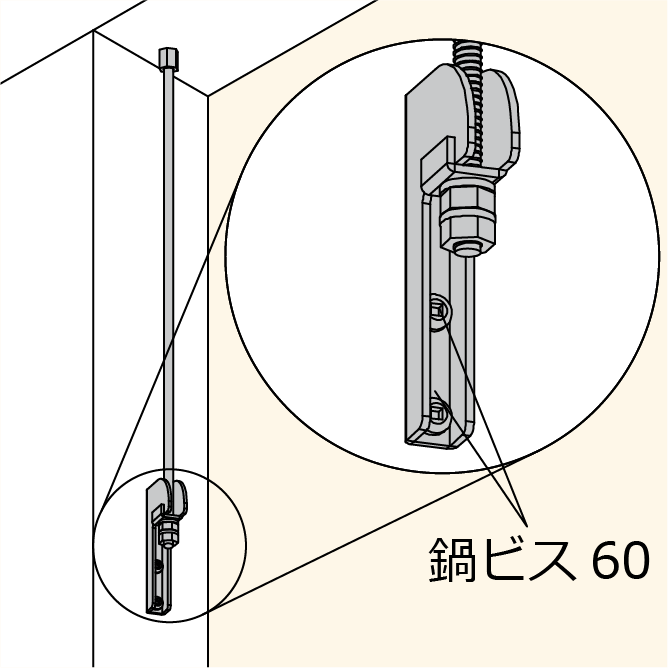

ホールダウン ランサープレートを鍋ビス60(シルバーブルー)2本で取り付けます。

施工手順5

手順5

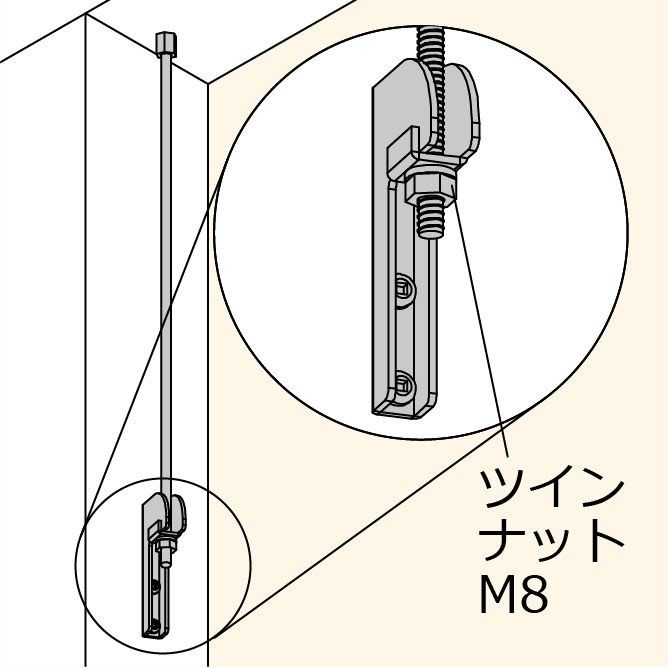

ダブルナットになっているHL-TN8を1個だけ外し、残りの1個を本締めします。

施工手順6

手順6

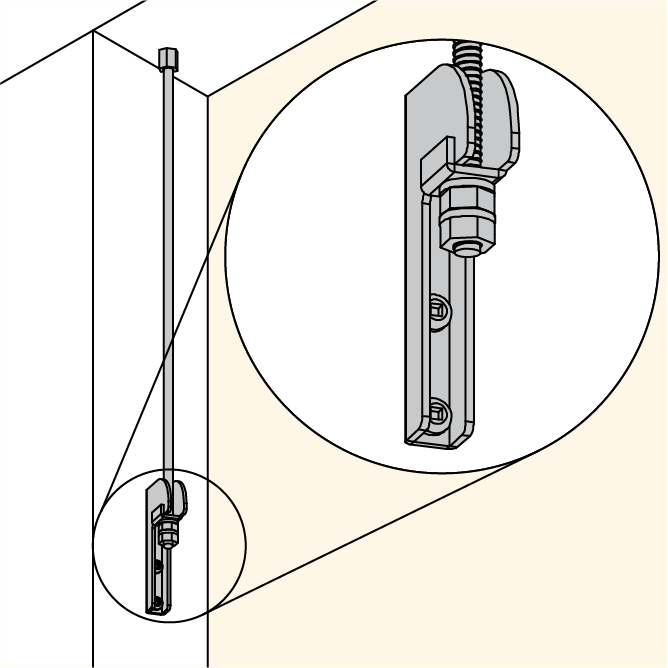

脱落防止のため、外したHL-TN8を締め付ける事を推奨します。
