ガーディアン　改修用制振壁

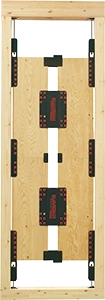

ガーディアン・フォース／レッド

粘弾性ダンパー制振壁

FORCE RED

ガーディアン・フォース／レッド

地震エネルギーを熱に変えて吸収する《制振技術》を木造住宅に最適化。地震エネルギーを熱に変えて吸収し建物の損傷を最小限にします。
詳細へ

商品名商品コード柱芯距離等価壁基準耐力
ガーディアン・フォース
/RED2/910		GFR21910mm7.2[kN/m]
ガーディアン・フォース
/RED2/910（柱脚選択）		GFR21C
ガーディアン・フォース
/RED2/1000		GFR241000mm
ガーディアン・フォース
/RED2/1000（柱脚選択）		GFR24C
ガーディアン・フォース
/RED3/910		GFR31910mm8.8[kN/m]
ガーディアン・フォース
/RED3/910（柱脚選択）		GFR31C
ガーディアン・フォース
/RED3/1000		GFR341000mm
ガーディアン・フォース
/RED3/1000（柱脚選択）		GFR34C

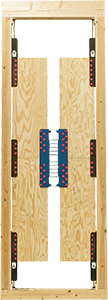

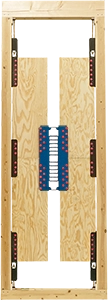

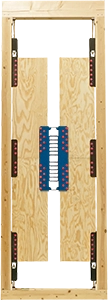

ガーディアン・クール

鋼製ダンパー制振壁

COOL

ガーディアン・クール

高耐力の鋼製ダンパーを壁中央に使用することで、鋼製ダンパーの柔軟なゆがみと、地震エネルギーの熱変換という２つの方法で、地震の揺れを強力に吸収します。
詳細へ

商品名商品コード柱芯距離壁基準耐力
ガーディアン・クール2
/910		GC21910mm9.0[kN/m]
ガーディアン・クール2
/910（柱脚選択）		GC21C
ガーディアン・クール2
/1000		GC241000mm
ガーディアン・クール2
/1000（柱脚選択）		GC24C
ガーディアン・クール3
/910		GC31910mm10.1[kN/m]
ガーディアン・クール3
/910（柱脚選択）		GC31C
ガーディアン・クール3
/1000		GC341000mm
ガーディアン・クール3
/1000（柱脚選択）		GC34C
ガーディアン　改修用耐震壁

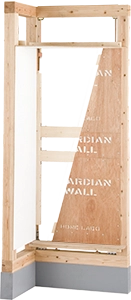

ガーディアン・ウォール

面材補強壁

WALL

ガーディアン・ウォール

壁を取り換えるだけの小規模な工事で、住まいの耐震性を向上させる工法です。様々な改修の状況でも応えられるよう各種仕様をラインナップしています。
詳細へ

商品名商品コード横架材間距離壁基準耐力
ガーディアン・ウォール
大壁(イ)真壁(イ)床天455		WA103280mm以下6.7[kN/m]
ガーディアン・ウォール
大壁(イ)真壁(イ)床天910		WA11
ガーディアン・ウォール
真壁(ハ)長押455		WA202880mm超～3280mm6.4[kN/m]
1575.5mm～2880mm6.7[kN/m]
ガーディアン・ウォール
真壁(ハ)長押910		WA212880mm超～3280mm6.4[kN/m]
1575.5mm～2880mm6.7[kN/m]
ガーディアン･ウォール
大壁｢ロ｣真壁｢ロ｣全面455 2730超		WA30H2730mm超え8.3[kN/m]
ガーディアン･ウォール
大壁｢ロ｣真壁｢ロ｣全面910 2730超		WA31H
ガーディアン･ウォール
大壁｢ロ｣真壁｢ロ｣全面455 2730下		WA30L2730mm以下
ガーディアン･ウォール
大壁｢ロ｣真壁｢ロ｣全面910 2730下		WA31L

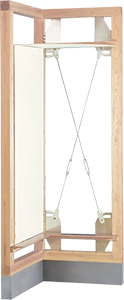

ガーディアン・シールド

筋かい耐震補強壁

SHIELD

ガーディアン・シールド

床や天井を壊さず片面からの施工が可能な上、窓を残しても補強が出来ます。スリムで施工しやすく、鋼製ブレースの長さを現場で調整することが可能です。
詳細へ

商品名商品コード筋かい断面寸法壁基準耐力
ガーディアン・シールド
鋼製ブレースS		GS51―6.4[kN/m]
ガーディアン・シールド
鋼製ブレースM		GS52―
ガーディアン・シールド
鋼製ブレースM+ジョイントセット		GS53―
ガーディアン・シールド
フレーム		GS11―1.4×1/ℓ[kN/m]
ガーディアン・シールド
木製ブレース		GS2115×90[mm]1.6＋1.4×1/ℓ[kN/m]
30×90[mm]2.4＋1.4×1/ℓ[kN/m]
45×90[mm]2.4＋1.4×1/ℓ[kN/m]
※ℓ=柱間隔[m]
